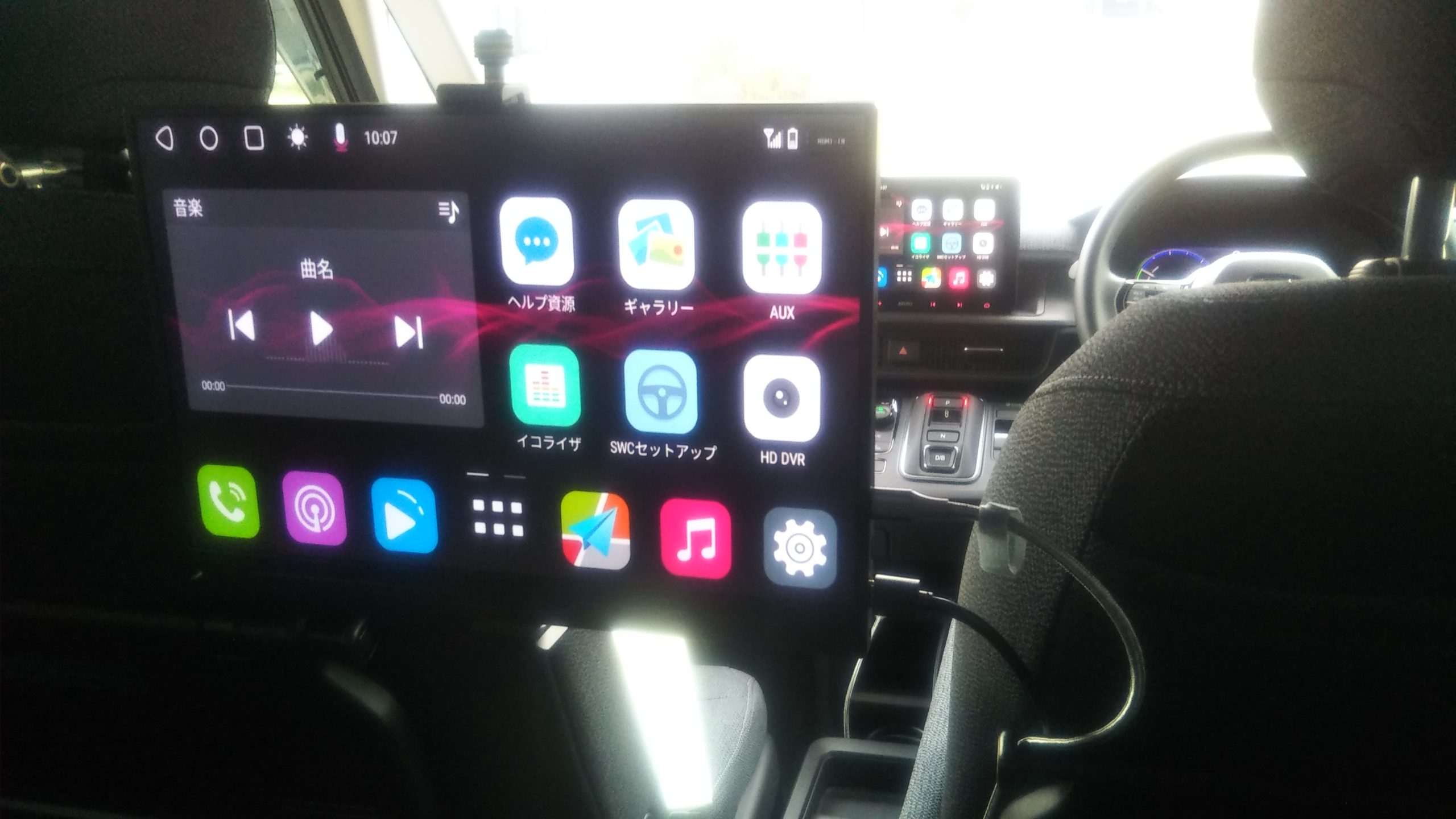

後席でもATOTOアンドロイドナビの映像が見られるように、バックモニターを取付しました。
ホンダ純正のバックモニターは値段が高いですし、車載用のバックモニターも比較的高いので
最近はやりのモバイルモニターをバックモニターとして代用することにしました。
取付はヘッドレストの金具に挟み込んで取付しています。
バックモニター取付編
EVICIV モバイルモニターを利用
使用するのはいろいろと調査した結果、コスパがよいEVICIVのモバイルモニターにしました。
大きさは13.3インチと15.6インチで迷いましたが、自身の14インチのノートパソコンを基準に考えて、ヘッドレストに取付するには15.6インチは大きすぎるという結論に至り13.3インチを選定しました。
Amazon.co.jp
amzn.asia
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/2ff32289.f311e9b3.2ff3228a.3baf7a45/?me_id=1406571&item_id=10000049&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Fpuchirabbit%2Fcabinet%2F09063482%2Fm133b04-main-r.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
後席への取付

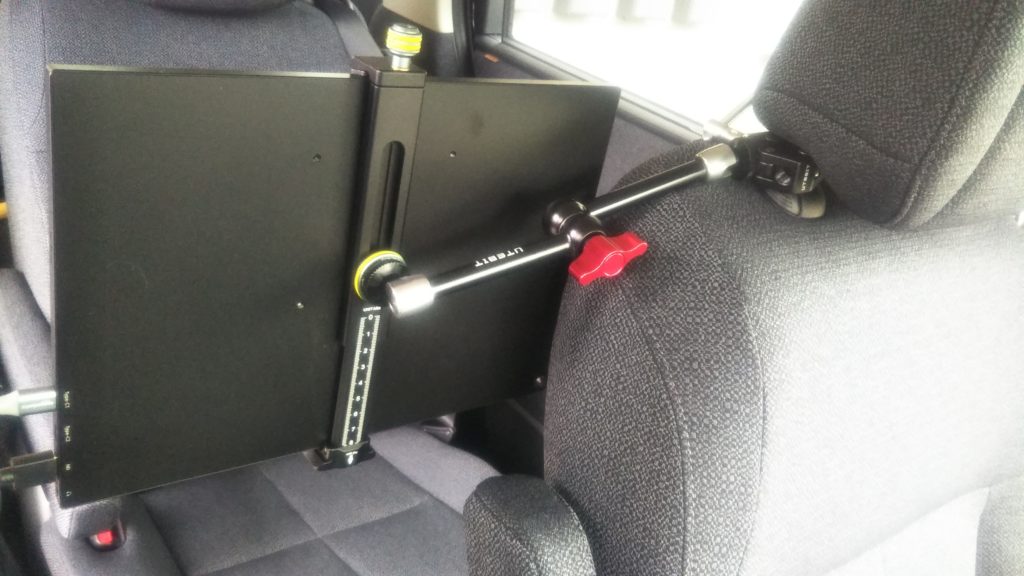

ヘッドレストへの取付は、マジックアームとiPadホルダーを使用してます。クランプ側をヘッドレストの金具へ取付して、反対側のホットシューにはiPadホルダーを取付して、ホルダーにモバイルモニターを挟み込んで固定します。
Amazon.co.jp
amzn.asia
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/2ff31b30.190f02bc.2ff31b31.09f3104a/?me_id=1397154&item_id=10001256&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Fmanelabo%2Fcabinet%2Fr_1614127621%2F4940507678954.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
Amazon.co.jp
amzn.asia
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/2ff31e76.dd078440.2ff31e77.daed4e56/?me_id=1404033&item_id=10033030&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Fn-gifted%2Fcabinet%2Fr_2022051913%2F10033030_1.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
ATOTOナビからの配線
ATOTOナビからの配線はUSB2本出ていて1本はスマホとつないでテザリングするために使用するので、もう1本をバックモニター用の映像入力端子として使用します。

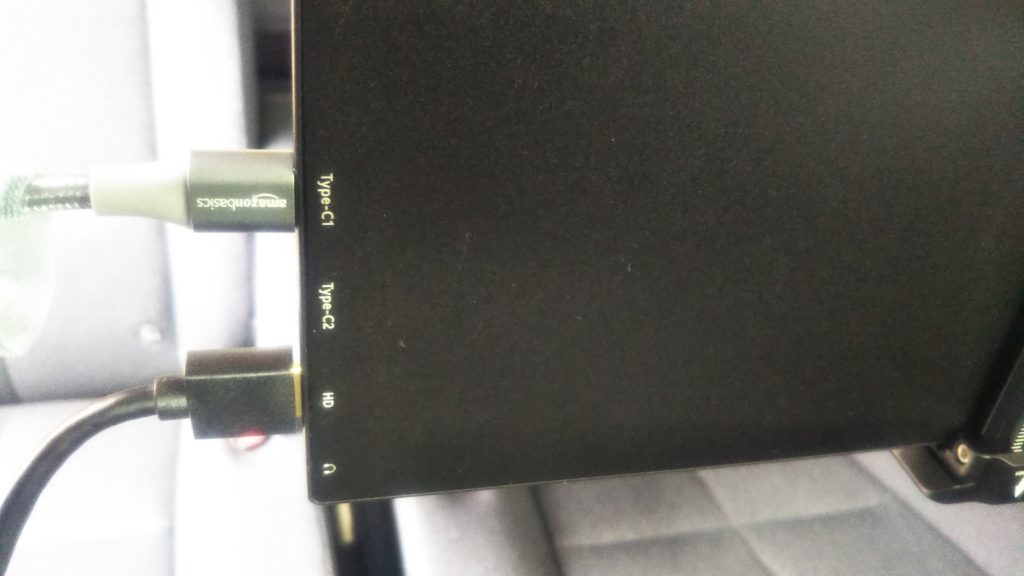

バックモニターへの映像入力はHDMI端子を接続して、ナビ側はUSB-HDMI変換端子を使用して接続します。

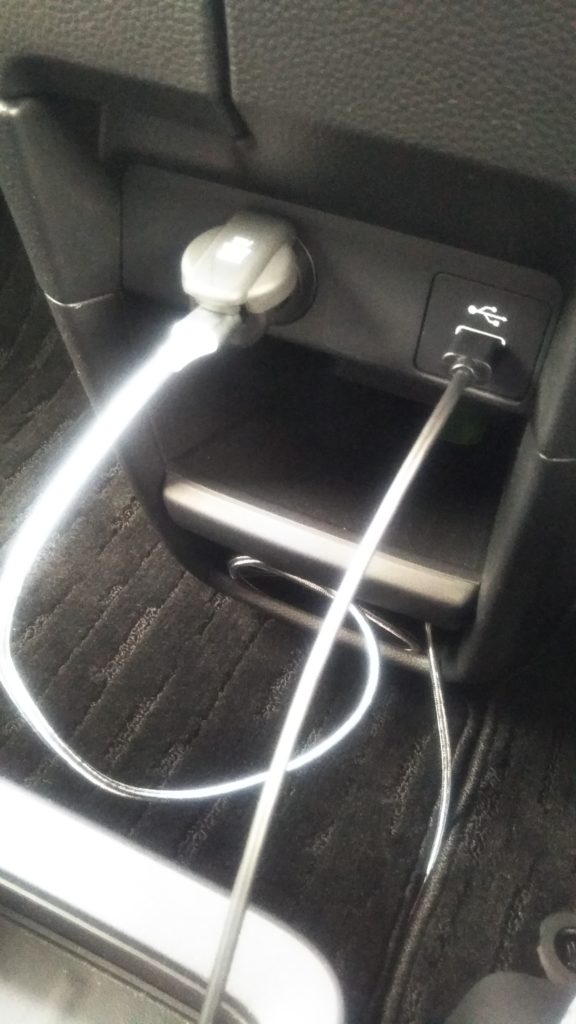

バックモニターは別途電源が必要で、USB 片側cタイプ、反対側Aタイプのケーブルを使用して、バックモニター側はcタイプ、反対側のAタイプを12Vのシガーソケットに接続します。
![[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]](https://hbb.afl.rakuten.co.jp/hgb/2f28a820.537f5771.2f28a821.b279e378/?me_id=1380380&item_id=10000692&pc=https%3A%2F%2Fthumbnail.image.rakuten.co.jp%2F%400_mall%2Ffamous2017%2Fcabinet%2Fac-ahv68%2Fac-ahv68-01.jpg%3F_ex%3D240x240&s=240x240&t=picttext "[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]")
