新型ステップワゴン　ATOTO S8 アンドロイドナビ取付 【取付編】

ATOTO S8 アンドロイドナビ取付編

新型ステップワゴン（RP6／RP7／RP8用）の純正ナビの価格が高く予算オーバーでしたので、いろいろと調べたところ中華メーカーATOTOのアンドロイドナビがコスパが高かったので、その中で10インチディスプレイのS8 Premiumを購入し自分で取付しました。

機能の違いなどはありますが単純な価格の違いを以下に載せておきます。（2023年1月時点）

・Honda CONNECTナビ 11.4インチ　302,500円

・Honda CONNECTナビ 9インチ　238,700円

・ベーシック インターナビ 8インチ　158,400円

・ATOTO S8 Gen2 10インチ　40,799円　（Amazon：ATOTO公式ストア）

https://amzn.asia/d/dYLVx08

amzn.asia

5000円OFFクーポン！楽天1位【ATOTO公式 S8G2114PM 10インチ カーナビ】atoto s8 ナビ 10inch 後付け Bluetooth ブルートゥース タッチパネル カーナビゲーション 2din ナビゲーション android androidナビ ディスプレイオーディオ カーオーディオ carplay 大画面 USB接続 価格：52800円（税込、送料無料) (2023/1/24時点) 楽天で購入

まだ新型ステップワゴンへの社外ナビ取付用キットなどはなく、情報も少ないため取付にはかなり苦労をしましたが、何とか動作するところまで行うことができましたので紹介をします。

新型ステップワゴンへブラケット取付

新型ステップワゴンはナビなしで購入すると、ブラケットもついてきませんでしたので、ブラケット部品とカバーの先端部のパネルをディーラーに発注して取付を行いました。

・ナビ取付用アタッチメント「08B40-3T0-A30」

・ナビ取付用パネル「08B40-3T0-P10A」

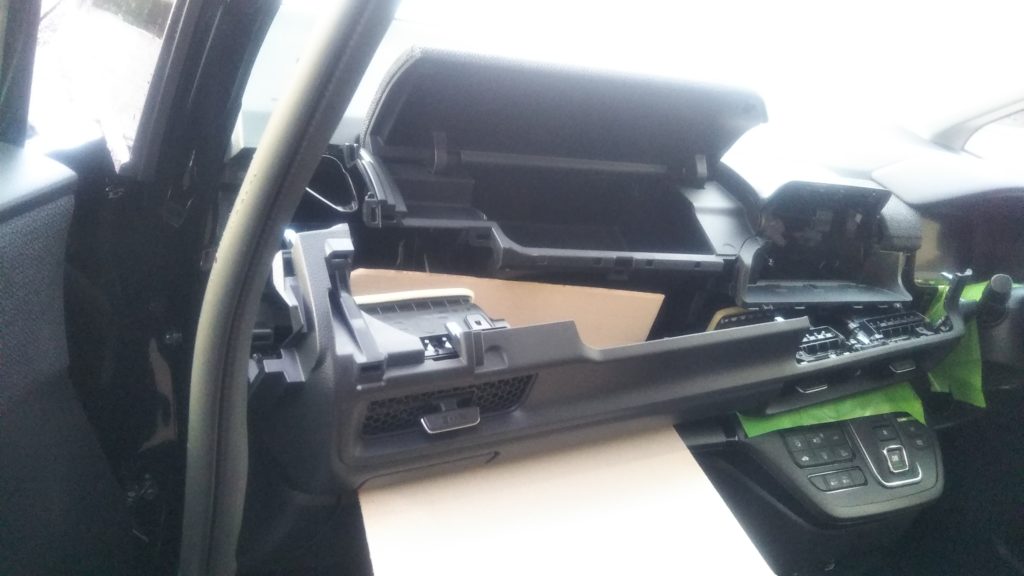

まず、ダッシュボードの助手席側パネルを外していきます。

ウェザーストリップ、Aピラー、エアコン送風口、前面のパネルの順で外していきます。

パネルを外す時にはしっかりと養生テープを貼って傷を防止しましょう。

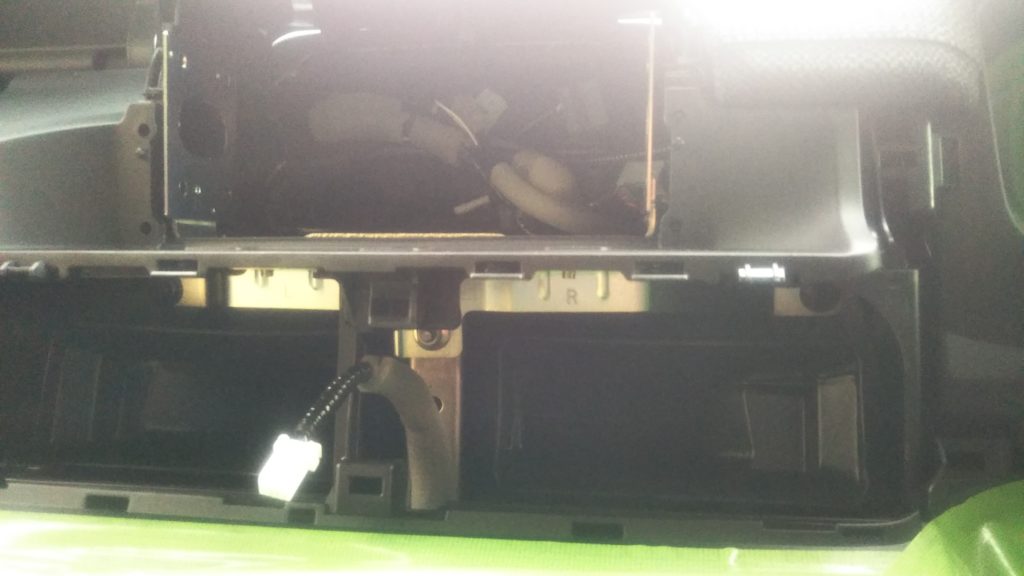

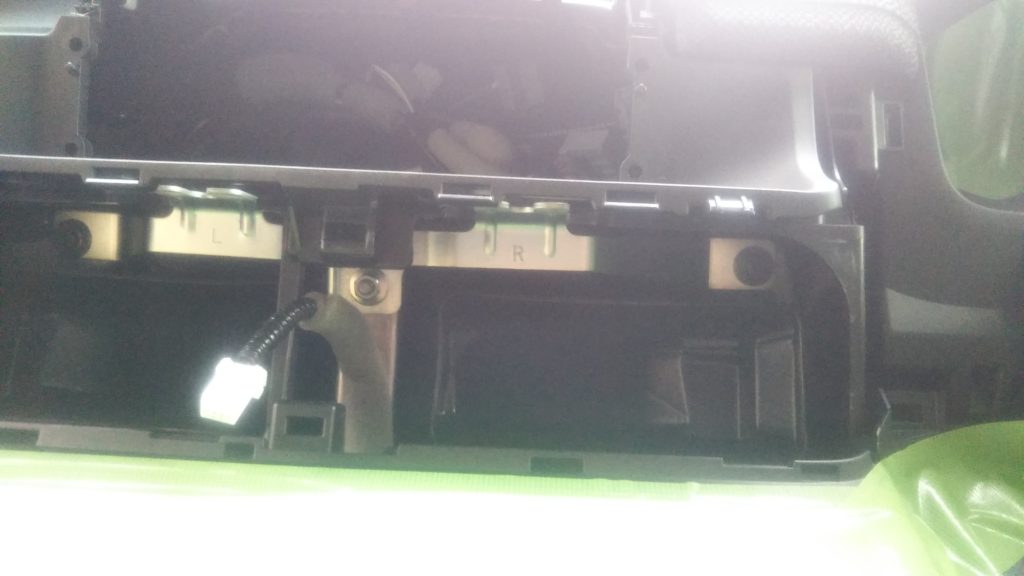

パネルをはずしたら、ブラケット部品を取付けていきます。

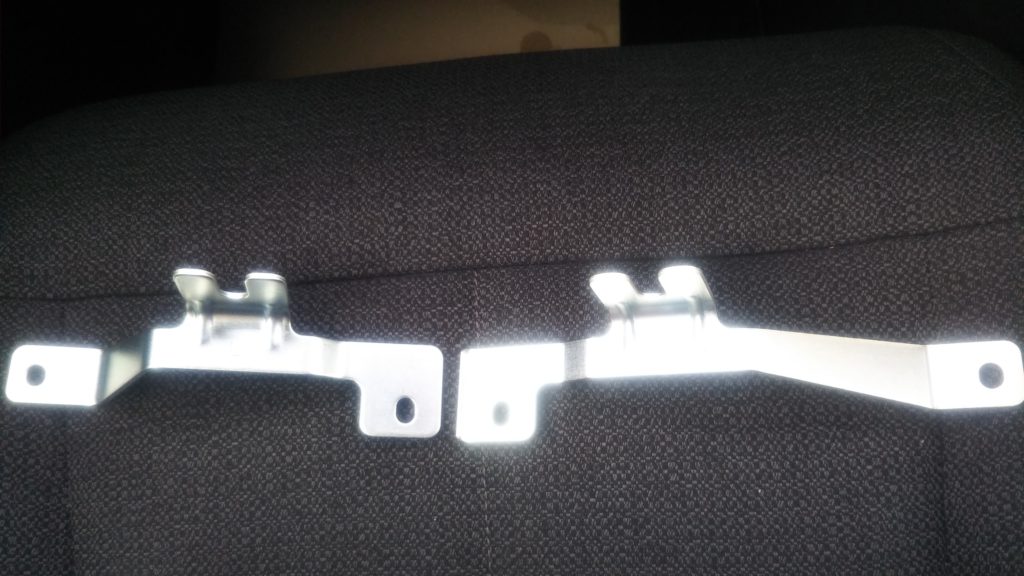

下方に取付する2パーツに分かれた金具は左右勝手があり、それぞれ端部1か所ずつと中央部は友締めして固定します。

ナビ取付用のコの字型金具をブラケット上にのせて、金具と一体になっているボルトに対して下からナットを締めて取付します。（実際の手順はコの字型金具にナビを挟み込んで固定した後にブラケットに取付します。）

ATOTOナビ取付金具への加工

ATOTO S8 Premiumナビは2DINサイズで、ナビ同梱の取付金具をそのまま取付けようとすると車側のナビ取付部の上方を覆うカバーに干渉して取付することが出来ません。

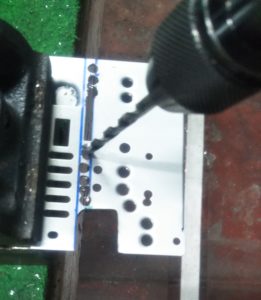

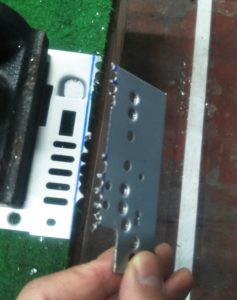

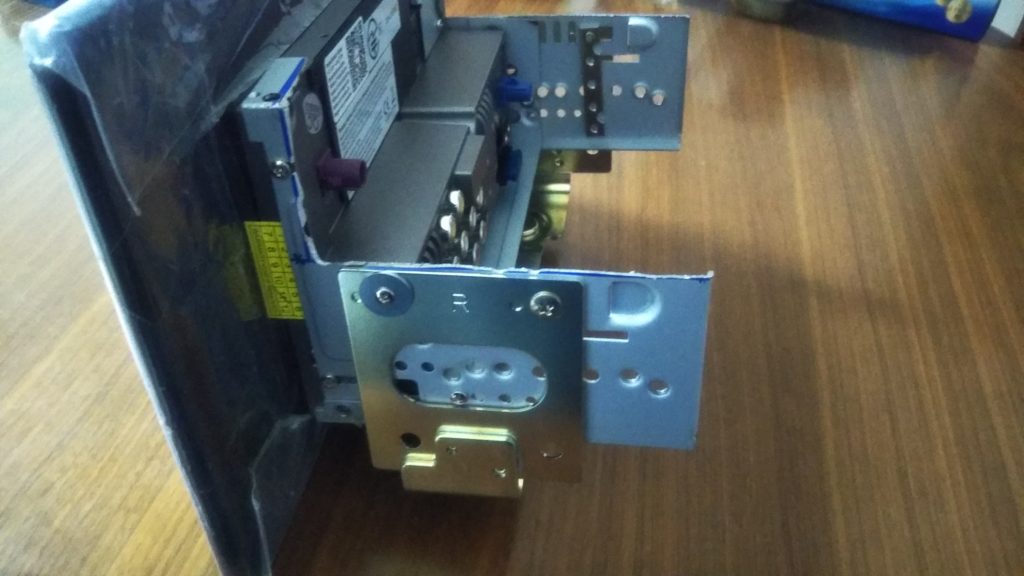

今回はナビ用の取付金具をカットして干渉部分を最小限にします。残りの部分はカバーよりナビを前に出すことにしました。

新型ステップワゴン パネルへの加工

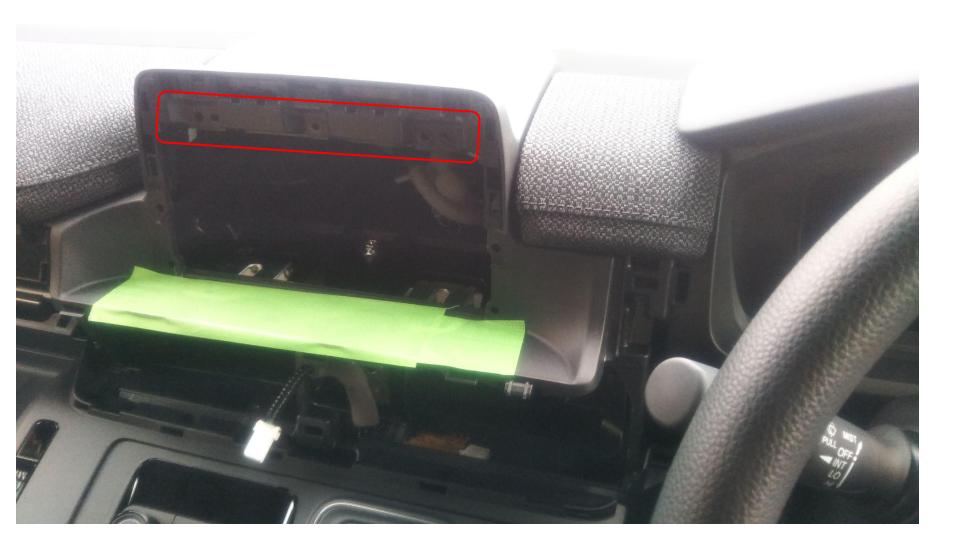

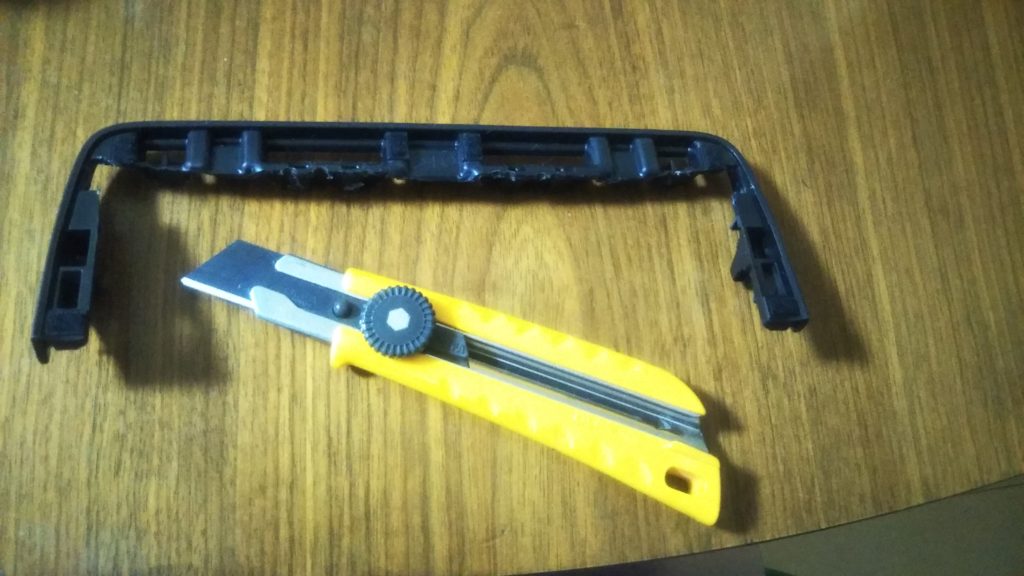

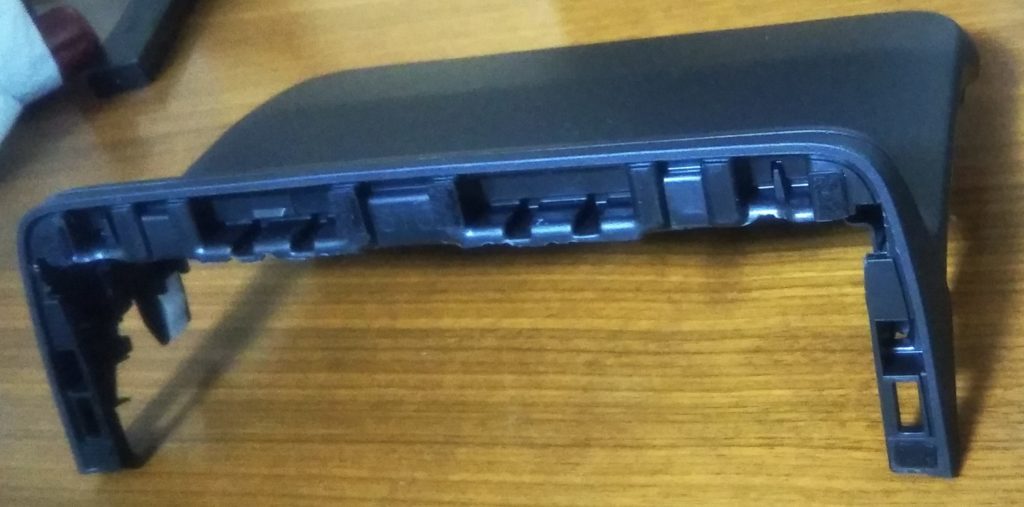

カバーの先端部のディーラーに発注したパネルの下部が取付金具にあたるため、削り落とします。

ATOTOナビの車への取付

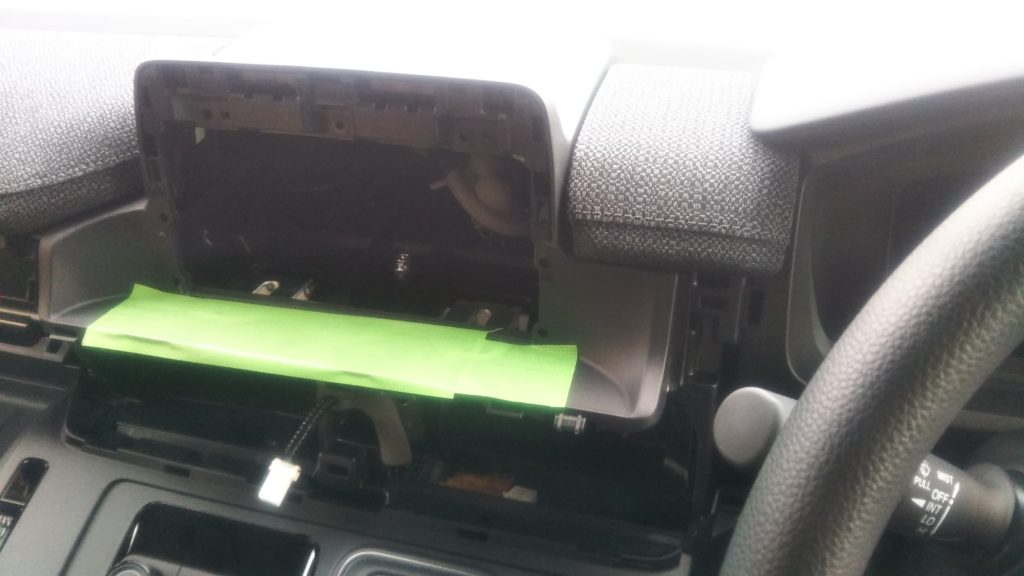

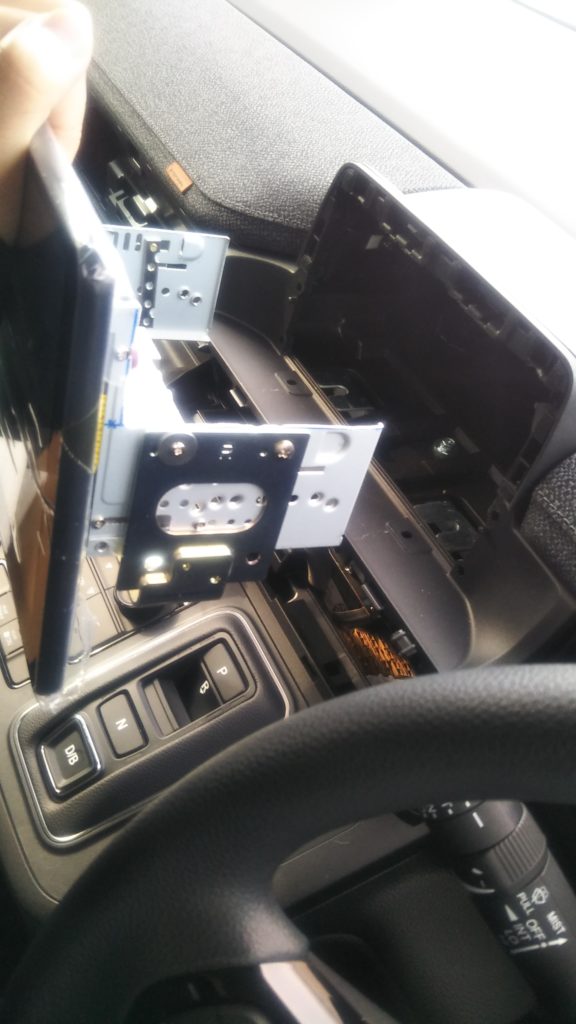

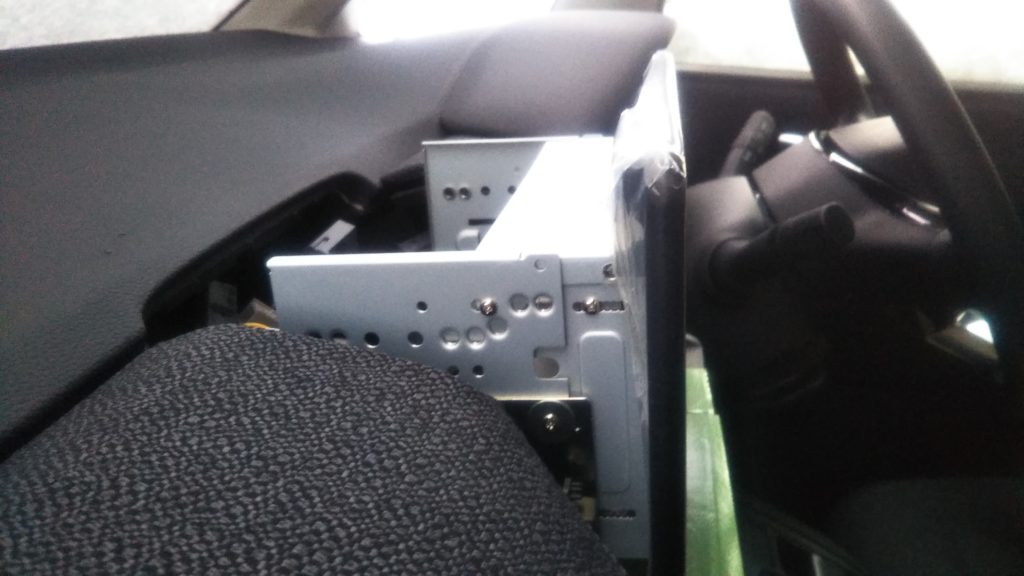

カバーを取付した状態で、ナビを配置してみます。

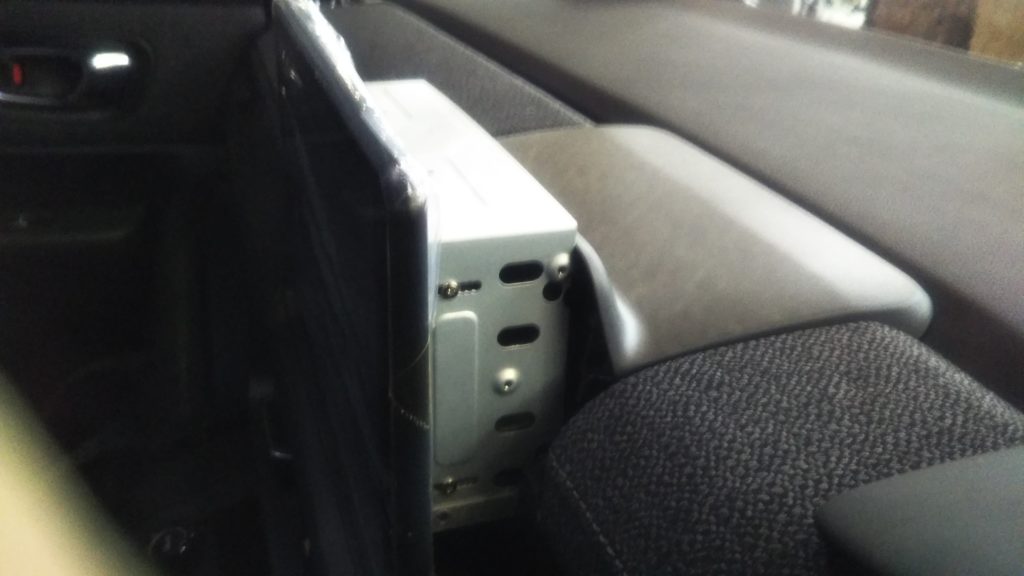

一部はみ出していますが何とか納めることができました。実際の手順は、ナビに配線関係を取付けた状態でナビを車に取付。ナビの配線と車側から出ている配線を連結した後にカバーを取付します。

隙間ふさぎ材の貼付け

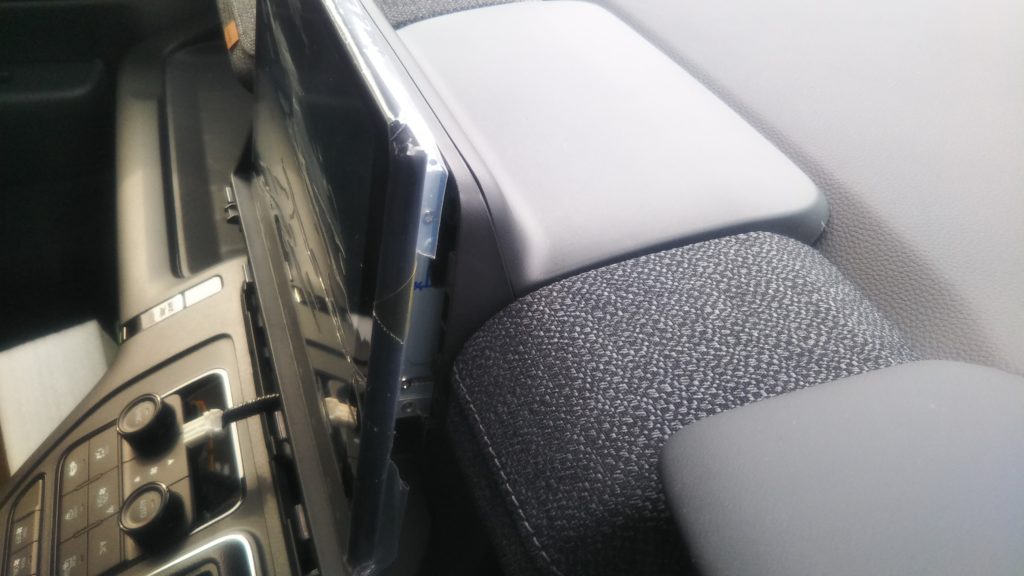

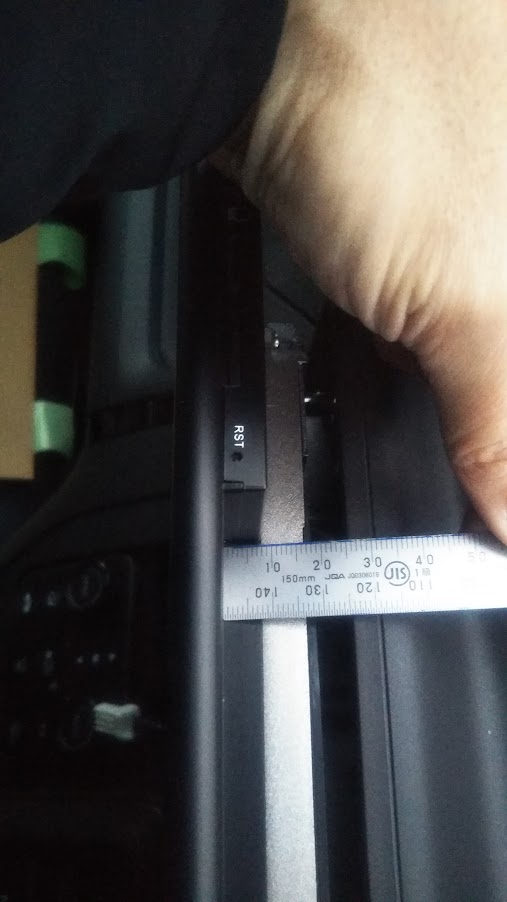

カバーの外側に出した部分は、横から見えるので市販の隙間ふさぎ材を調達して貼付けして隠しています。幅は25ｍｍでピッタリです。上部は隙間ふさぎ自体がフロント側の外から見えるため、厚み5ｍｍとできるだけ薄くしています。（隙間ふさぎ材貼付け後の写真は後程UP予定）

※次回はATOTOアンドロイドナビの新型ステップワゴンへの配線編です。
